Технология гравировки ЧПУ представляет собой сочетание традиционной технологии гравировки и современной технологии ЧПУ. CNC гравировка машина интегрирует компьютерную технологию (CAD), технологию компьютерного производства (CAM), технологию численного контроля (NC) и технологию точного производства, которая представляет собой новый уникальный и передовой станок машиностроения ЧПУ.По сравнению с традиционным оборудованием ЧПУ, гравировка имеет преимущества высокой скорости, высокой эффективности обработки мягких материалов, хорошего качества поверхности и высокой себестоимости. С появлением технологии ЧПУ, режущие инструменты могут управляться компьютером, так что кривая древесных изделий, резьба, бурение, канавка и другие сложные процессы для достижения механизации и автоматизации.

    1. Структура гравировки ЧОКа

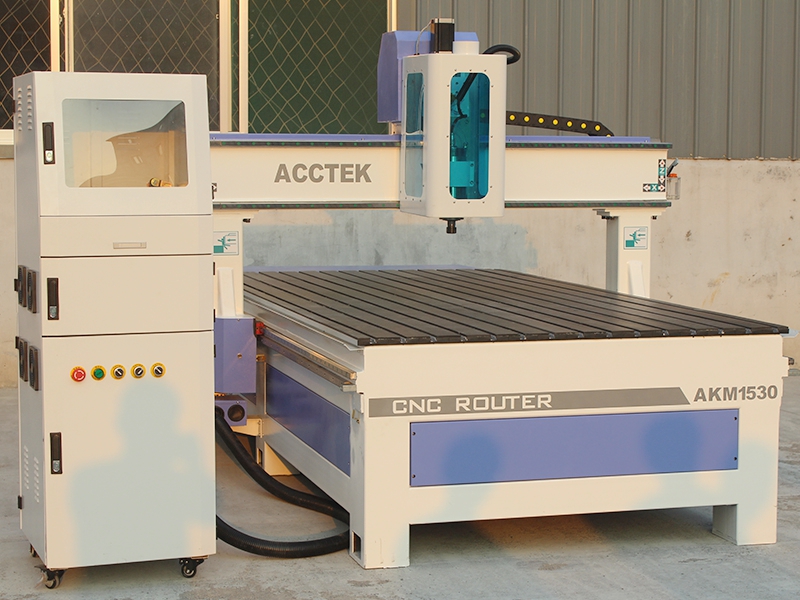

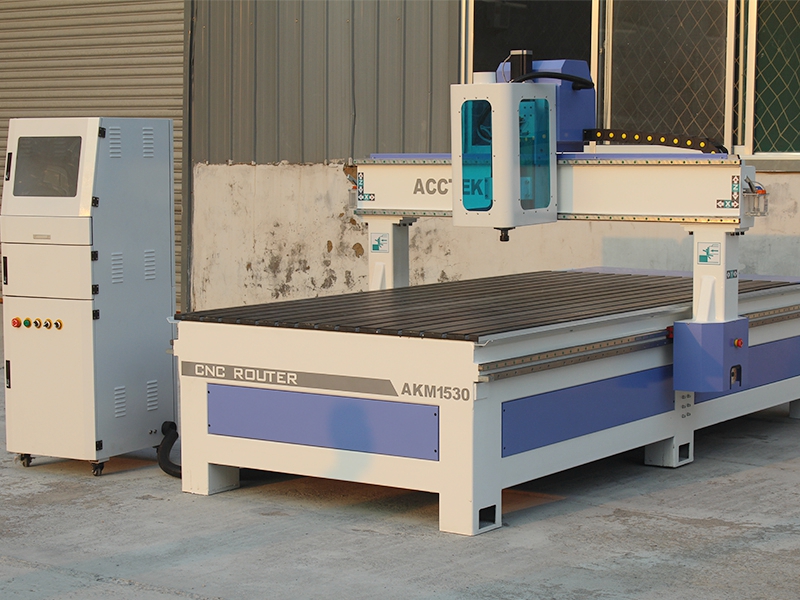

    Гравировка CNC машина в основном состоит из гравировки станок, электрический кабинет управления, контрольный компьютер, программное обеспечение для управления гравировкой и других основных частей, в то время как гравировка машина состоит из рабочего стола базы, фиксированный рабочий стол, подвижный рамы gantry и шпиндель.

    Инструмент режущей шпинделя движется в направлении оси Х и Кью, а рама gantry движется в направлении оси Y, образуя таким образом трехкоординирующий и трехосный механизм связи. Система гравировки ЧПУ в основном состоит из двух относительно независимых частей с точки зрения функции.

    (1) Гравировка CAD / CAM программного обеспечения: он используется для гравировки продукта графический дизайн, моделирование тела и расчет гравировки данных пути обработки продукта, выход NC код, который может быть идентифицирован, интерпретирован и, наконец, завершена CNC гравировка машины.

    (2) Гравировка CNC оборудования: гравировка станок, который является конкретной частью гравировки ЧПУ, может интерпретировать выход кода обработки NC гравировкой CAD / AM программного обеспечения, выполнять различные сложные действия обработки описаны обработки кода, и завершить задачу гравировки производства.

    2, гравировка графики отделочные методы программирования и обработки

    Широко используемое программное обеспечение для гравировки графического дизайна CAD графического вспомогательного программного обеспечения, и общее программное обеспечение для CNC гравировки машина включает в себя TYPE3, Wintai, Cimatron ARTCAM и т.д.

    (1) Проанализируйте и отсортируйте чертежи конструкции для того чтобы обусловить технологию обработки

    Прежде всего, мы должны внимательно изучить чертежи дизайна CAD, в соответствии с конкретными требованиями обработки, проанализировать, какие части деталей, которые должны быть обработаны должны быть выгравированы, принадлежат к резьбе Инь или Ян резьба, и на основе оригинальных чертежей дизайна, чтобы удалить или нарисовать точный путь. При сортировке чертежей CAD необходимо обращать внимание на то, что графика CAD не должна иметь лишних линий и точек, если необходимо удалять или повторно редактировать, лучше редактировать сломанные линии или рассеянные линии на целую многосегментную линию, домен плоскости графической плоскости, который будет обработан в общую графику, для того, чтобы редактировать путь инструмента в программном обеспечении Ventai. Если в обработанной графике CAD есть избыточные линии или точки, легко ошибиться при программировании с программным обеспечением Ventai, что приводит к отклонению или повторению пути, что приводит к ошибкам обработки.

    (2) Редактировать и вырезать инструменты обработки, параметры обработки и генерируемые пути инструмента

    Гравировка ЧПУ осуществляется с помощью компьютерного управления частями исполнения станкоута и управляется числовыми инструкциями по обработке. То есть, оператор USES V8 Ventai гравировка дизайн программного обеспечения для рисования точной графики гравировки данных в соответствии с требованиями гравюры обработки на основе сформированного процесса планирования и проектирования рисунок. Графика гравировки является основой команды операции поколения гравировки машины, и ключом к гладкой завершения гравировки графики рисунок освоить является освоить рисунок и редактирование команд гравировки программного обеспечения.

    Путь режущего инструмента находится в процессе обработки машиной линии резки инструментов центра орбиты, а также процедуры обработки и гравюры машины резьба работы инструкции, она сделана из гравюры программного обеспечения в соответствии с работой персонала процесса планирования и проектирования данных графического расчета с тем, как контролировать CNC гравировки машины в процессе обработки ножом, определить глубину резки и программы обработки кормов.

    Генерация инструмента путь завершается резьбой программного обеспечения, ключом которого является сделать правильный процесс планирования в соответствии с обработкой фигуры, обработки материала и инструмента обработки, и гравюры программного обеспечения рассчитывает путь инструмента в соответствии с запланированным искусства и резьба дизайн фигуры.

    Путь генерации инструмента можно разделить на следующие шесть шагов:

    (1) выбрать, чтобы вырезать графику обработки

    (2) выбрать метод обработки гравюры и определить область гравировки

    (3) Выберите инструмент гравировки и измените настройки расчета

    (4) выбрать гравюрный материал, и установить параметры резки

    (5) Создание параметров обработки гравюры;

    (6) генерировать пути инструмента

    Перед тем, как гравировочная машина ЧПУ запустит автоматическую обработку, оператор загрузит программу обработки, выберет инструмент для погрузки и выгрузки, зажтует материал и установит параметры резки. В другой работе, гравировка машина будет осуществлять резки обработки с инструментом в соответствии с инструментом путь рассчитывается гравировка программного обеспечения. Процесс обработки будет осуществляться автоматически без вмешательства во время нормальной обработки.
